化工厂酸气净化设备－酸雾喷淋塔

　　酸雾净化塔分为立式圆筒型和卧式长方形结构形式，全塔由三部份组成，即贮液、进气、喷淋、脱水和出气，耐酸水泵装在外侧，与塔进、出口管连接，塑料球。分别装在喷淋内。

　　酸雾净化塔为玻璃钢一体成型，结构紧凑，耐腐蚀，耐高温，外表光滑；除水部份：塑料制隔离式产生水气分离；喷水部：高压喷水产生雾状，分上下两段扩大接触处理提高功能;填充物：海胆型或huang冠型，PP 质一体成型；循环水槽需有防溢水口，50mm 水位溢水。排放管;观察窗：5mm厚透明压克力板制;自动加水装置：浮球液面自动控制式;加药泵：采用22 L/H 耐酸碱定量泵。

　　填料塔内有多层填料，能增加气液接触面积和接触时间，使尾气与吸收液在塔内和板面上充分接触,废气中的污染物质在与喷淋水接触过程事，被水充分吸附，得以净化效果好，成本适中。

　　喷淋法具有工艺简单、经济的优点，但喷淋除尘法的除尘效率通常只有30%-40%,且由于废气为有机性，本身较难溶于水，分子粒径远比液滴小得多，故采用水喷淋法捕获效率较低，更加难以使其溶解除去。

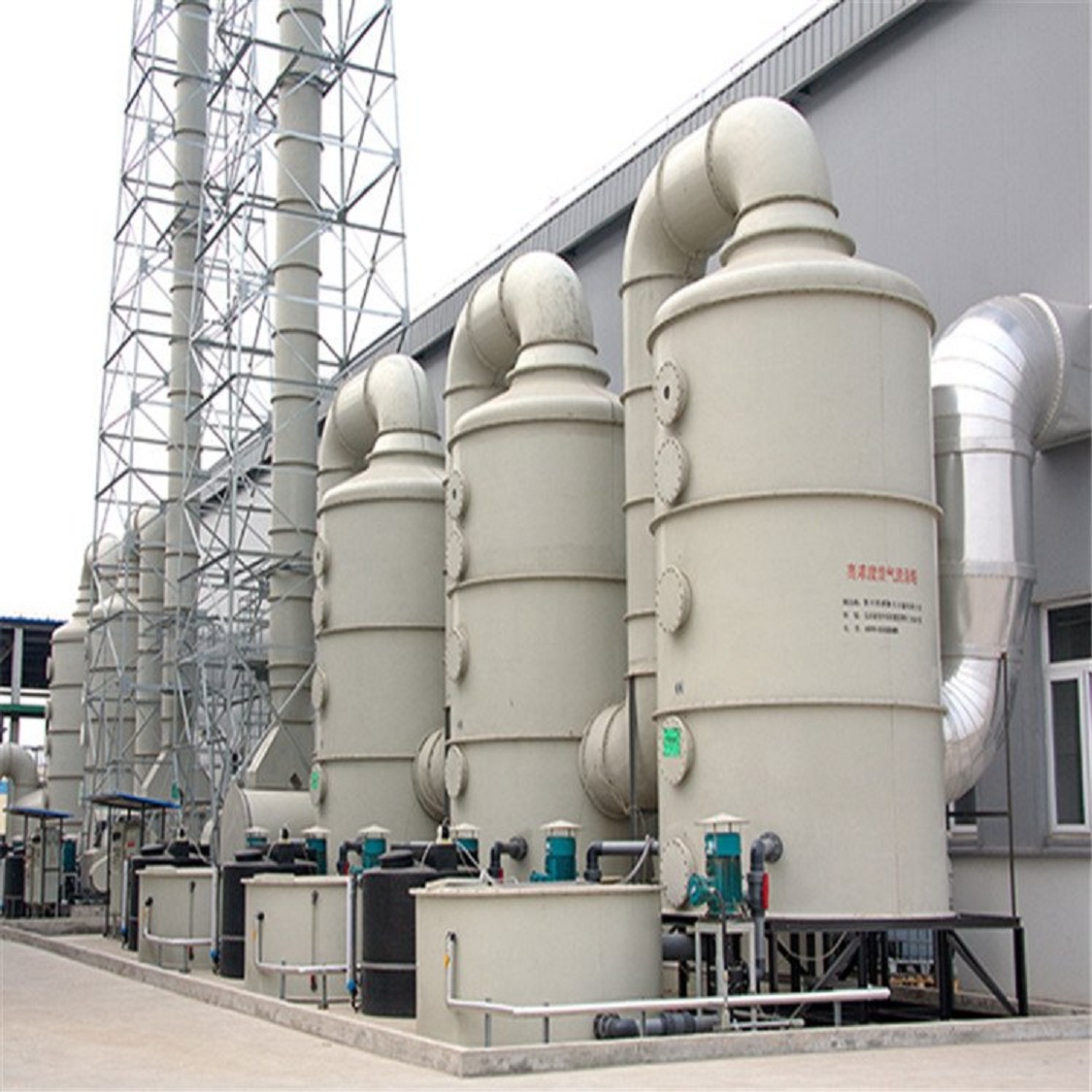

　　酸雾喷淋塔结构设计：净化塔处理段采用圆形双筒体和单筒体相结合的综合结构。为增加强度，塔体外壳采用了若干纵向加强筋，并根据各种型号的体型大小，采用分段分片组装，外壳体拼装采用碳钢镀塑螺栓，螺栓的色泽和塔体色泽相同，这种设计连接既美观、大方又保证连接强度及防腐要求。下塔增设方形水泵座既作为循环贮液箱，又可安装循环喷淋泵。因此，这样的结构设计，不但占地面积少，而且使用管理十分方便。同时避免了一般卧式泵容易漏液的现象。

　　酸雾喷淋塔该产品还同时拥有独特的可调试风帽，在设备上部可任意调整以适应各种大小风量，从而控制烟气流速已确保其正常运转，无论在多大的引风机作用下都不会带水，腐蚀其配套设施，既降低了损耗，又减少了维护维修费用。该系列塔外形美观、结构紧凑、耐腐蚀、抗老化、强度高、净化效率高、阻力小、能耗低、安装维护管理方便，是当前国内较理想的净化设备。净化后的酸雾废气大大低于排放标准。适用范围： 该系列净化塔适用于在常温下对盐酸雾、硫酸雾、氯化氢、氟化氢、硫化氢、氰化氢、碱蒸汽、铬酸雾等酸性气体的净化处理。

　　相关小知识：

　　什么是酸雾

　　酸雾是指企业在生产过程中产生的含有酸类物质的雾状废气，具有较强的腐蚀性，包括硫酸、硝酸、盐酸等无机酸和甲酸、乙酸、丙酸等有机酸所形成的酸雾。

　　酸雾如何处理

　　酸雾废气主要通过液体吸收法、固体吸附法、过滤法、机械式除雾法及覆盖法等进行处理。

　　酸雾废气处理工艺流程

　　酸雾废气—集气罩—风管—酸雾净化塔—玻璃钢风机—达标排放
